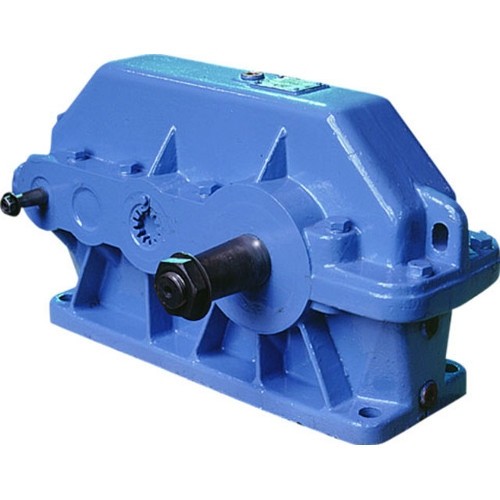

Цилиндрический редуктор 1Ц3У 160

Примерные обозначения при заказе продукции

1Ц3У-200-10-12-М-2-У2 ТУ2-056-243-86, где:

1Ц3У — Тип редуктора;

200 — Межосевое расстояние второй ступени;

10- Номинальное передаточное число;

12 — Вариант сборки;

М -Исполнение конца выходного вала в виде части зубчатой муфты;

2 — Категория точности по ГОСТ Р50891-96;

У2 — Климатическое исполнение и категория размещения.

Параметры			Типоразмер 1Ц3У
Параметры			1Ц3У 160	1Ц3У 200	1Ц3У 250
Номинальные передаточные числа			31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на вых. Валу при работе редуктора в повторно-кратковременных режимах, Нм		Непрерывный(Н)ПВ=100%	1250	2500	5000
		Тяжелый (Т) ПВ=40%	1600	3150	6300
		Средний (С) ПВ=25%	2000	4000	8000
		Легкий (Л) ПВ=15%	2500	5000	10000
Допускаемая радиальная консольная нагрузка, приложения в середине посадочной части вала, Н	входного	Непрерывный(Н)ПВ=100%	1250	2500	5000
		Тяжелый (Т) ПВ=40%	1600	3150	6300
		Средний (С) ПВ=25%	2000	4000	8000
		Легкий (Л) ПВ=15%	2500	5000	10000
	выходного	Непрерывный(Н)ПВ=100%	1250	2500	5000
		Тяжелый (Т) ПВ=40%	1600	3150	6300
		Средний (С) ПВ=25%	2000	4000	8000
		Легкий (Л) ПВ=15%	2500	5000	10000
КПД, не менее			0,97
Масса, кг		С чугунным корпусом	95	170	310

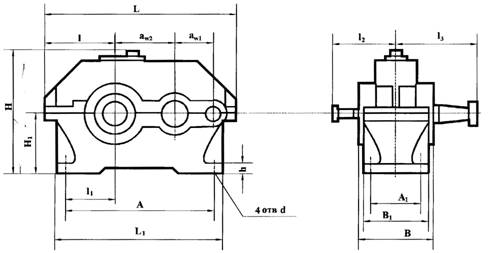

Габаритные и присоединительные размеры редукторов 1Ц3У

Размеры выходных и входных концов валов

Входные валы

Выходные валы

Варианты сборки редукторов Ц3У

Цилиндрический редуктор 1Ц2У 250
