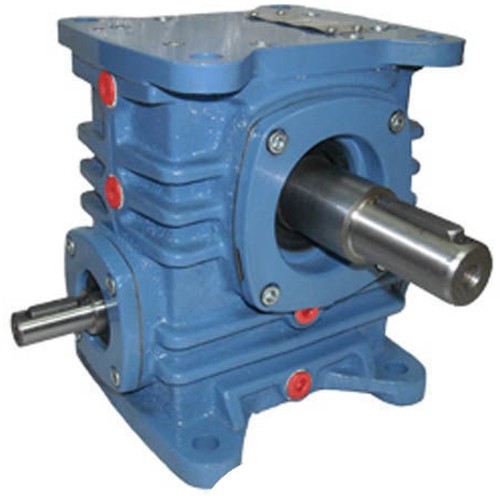

Одноступенчатый редуктор 1Ч-63АМ

Назначение редуктора: редуктор 1Ч-63 червячный одноступенчатый универсальный является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения.



Передаточное число, ном.		8	10	12,5	16	20	25	31,5	40	50	63	80
Частота вращения входного вала, об/мин		1500
Значение крутящих моментов Мт, Нм		105	100	93	120	110	100	130	120	110	95	85
Термическая мощность Nt, Квт		2,4	1,85	1,3	1,45	1,1	0,76	0,89	0,69	0,57	0,37	0,27
Масса, кг не более		12,3 (16)

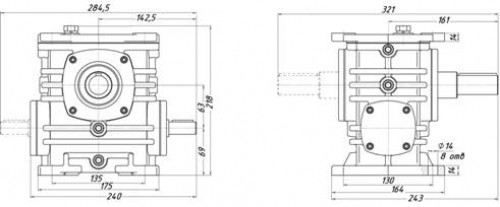

Габаритные и присоединительные размеры редуктора 1Ч-63АМ

КОНЦЫ ВАЛОВ

Вариант исполнения конца тихоходного вала

Вариант исполнения конца быстроходного вала

Вариант сборки 56 со шпончным отверстием

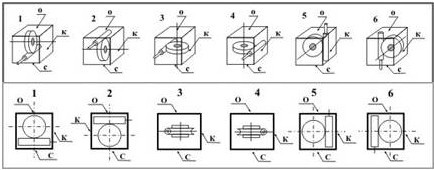

Варианты сборки

Варианты сборки (рассматривать при расположении червячной пары — червяк под колесом)

Вариант крепления редуктора

Вариант расположения червячной пары

о — отдушина, к — пробка для контроля уровня масла, с — пробка для слива масла.



Примерные обозначения при заказе продукции

Редуктор 1Ч-63АМ-32-51-1-1-Ц-Ц-2-У3 , где:

1 — порядковый номер разработки конструкции;

Ч — тип редуктора;

63АМ — межосевое расстояние;

32 — передаточное число номинальное;

51 — вариант сборки по ГОСТ 20373-94;

1 — вариант крепления редуктора.

1 — вариант расположения червячной пары (червяк под колесом);

Ц- Вариант исполнения конца быстроходного вала — Ц — цилиндрический по ГОСТ 12080 (К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081);

Ц — Вариант исполнения конца тихоходного вала — Ц — цилиндрический по ГОСТ 12080 (К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081);

2 — категория точности по ГОСТ Р 50891-96;

У3 — вид климатического исполнения по ГОСТ 15150-69;
