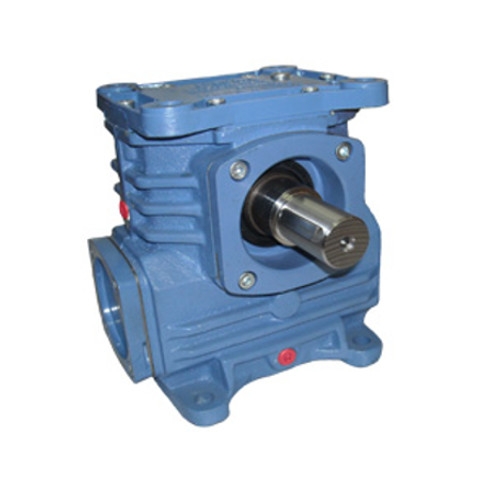

Одноступенчатый редуктор 5Ч-80АМ

Передаточное число, ном.		8	10	12,5	16	20	25	31,5	40	50	63	80
Частота вращения входного вала, об/мин		1500
Значение крутящих моментов Мт, Нм		212	190	195	218	195	195	260	195	206	190	175
Термическая мощность Nt, Квт		4,6	3,4	2,8	2,5	1,9	1,5	1,7	1,1	0,9	0,8	0,6
Масса, кг не более		18,6 (30)

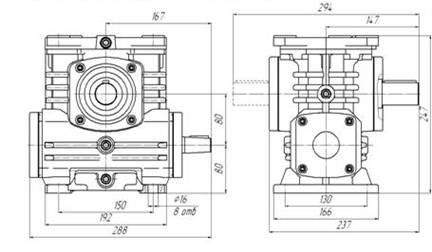

Габаритные и присоединительные размеры редуктора 5Ч-80АМ

КОНЦЫ ВАЛОВ

Вариант исполнения конца тихоходного вала

Вариант исполнения конца быстроходного вала

Вариант сборки 56 со шпончным отверстием

Вариант сборки 56 с шлицевым отверстием

Варианты сборки

Варианты сборки (рассматривать при расположении червячной пары — червяк под колесом)

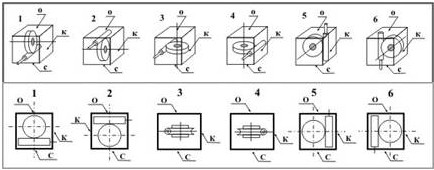

Вариант крепления редуктора

Вариант расположения червячной пары

о — отдушина, к — пробка для контроля уровня масла, с — пробка для слива масла.



Примерные обозначения продукции

Редуктор 5Ч-80АМ-32-51-1-1-Ц-Ц-2-У3 , где:

5 — порядковый номер разработки конструкции;

Ч — тип редуктора;

63АМ — межосевое расстояние;

32 — передаточное число номинальное;

51 — вариант сборки по ГОСТ 20373-94;

1 — вариант крепления редуктора.

1 — вариант расположения червячной пары (червяк под колесом);

Ц- Вариант исполнения конца быстроходного вала — Ц — цилиндрический по ГОСТ 12080 (К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081);

Ц — Вариант исполнения конца тихоходного вала — Ц — цилиндрический по ГОСТ 12080 (К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081);

2 — категория точности по ГОСТ Р 50891-96;

У3 — вид климатического исполнения по ГОСТ 15150-69;
