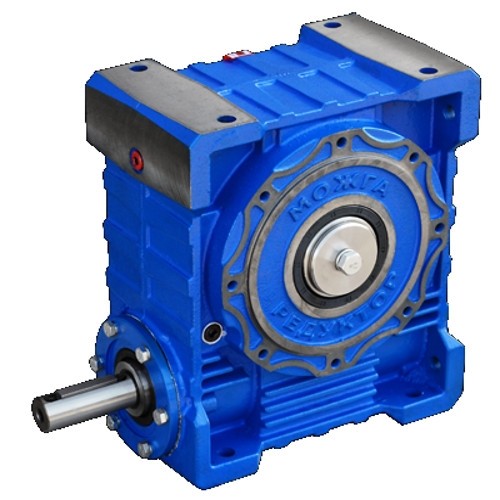

Одноступенчатый редуктор 6Ч-160

Редуктор червячный одноступенчатый универсальный 6Ч-160 предназначен для увеличения крутящих моментов и одновременного уменьшения частоты вращения.

Редуктор применяют при условиях эксплуатации в соответствии с ГОСТ Р50891—96:

— Нагрузка постоянная и переменная, одного направления и реверсивная;

— Работа длительная или с периодическими остановками;

— Вращение валов в любую сторону;

— Частота вращения входного вала не должна превышать 1800 об./мин.;

— Скорость скольжения передачи не более 10 м/с;

— Атмосфера типов I и II по ГОСТ 15150—69 при запыленности воздуха не более 10 мг/м3;

— Климатические исполнения: У, Т, для категорий размещения 1—3 и климатические исполнения УХЛ для категории размещения 4 по ГОСТ 15150—69.



Обозначение редукторов

Пример записи обозначения редуктора при его заказе и в документации другой продукции, в которой он может быть применен:

Редуктор 6Ч-160-40-51-1-КК-2ВУ3, ТУ 4161-009-68260994-2011, где:

6Ч — тип редуктора — червячный одноступенчатый;

160 — межосевое расстояние;

40 — передаточное число номинальное;

51 — вариант сборки по ГОСТ 20373-94;

1 — вариант расположения червячной пары;

К — вариант исполнения быстроходного вала;

К — вариант исполнения тихоходного вала;

2 — категория точности по ГОСТ Р 50891-96;

В — с вентилятором;

У3 — вид климатического исполнения по ГОСТ 15150-69.

Технические характеристики



Номинальные передаточные числа  U ном.	Значения крутящих моментов (Мт), расчетный К.П.Д. (ζ), подводимой расчетной мощности (W), при частоте вращения входного быстроходного вала 1500 об/мин.
	6Ч-160
	Мт, Нм	ζ, %	W, кВт
8.0	1250	0,94	25
10.0	1155	0,93	18
12.5	1150	0,93	15
16.0	1390	0,91	14,4
20.0	1150	0,88	10
25.0	1110	0,87	7,7
31.5	1600	0,83	9
40.0	1244	0,79	6
50.0	1168	0,78	4,8
63.0	1033	0,73	3,3
80.0	1092	0,74	2,7

Номинальные передаточные числа (U ном.), допускаемые крутящие моменты (Мт), значения подводимой расчетной мощности (W), а также коэффициенты полезного действия (ζ):



Значения К.П.Д. в первые 200 часов эксплуатации редуктора должны быть не менее 80% от указанных в таблице

Для исполнения редукторов по варианту расположения червячной пары 2 (червяк над колесом) величины Мт должны быть снижены на 20%.

В непрерывном режиме работы редукторы U ≥ 50 применять не рекомендуется.

Значения крутящих моментов (Мт) и К.П.Д. (ζ) приведены при условии использования смазки «Трансол-100» ТУ38 УССР 201 352—84. В случае применения легированных масел серии ИГП или АСЗп значения Мт и ζ снизить на 7%, для нелегированных масел серии «цилиндровое» и МС — на 20%.

Допускаемые консольные нагрузки в середине концов валов:



Обозначение редуктора	Входной вал, Н	Выходной вал, Н
6Ч-160	1860	10850

Масса (кг), не более ± 5%:



Вариант сборки	Масса редуктора, кг
вариант сборки 56	105



Корректированный уровень звуковой мощности, дБ при номинальной передаваемой мощности:



до 1,5 кВт	82 дБ
от 1,5 до 4 кВт	85 дБ
от 4 до 12 кВт	89 дБ
свыше 12 кВт	94 дБ

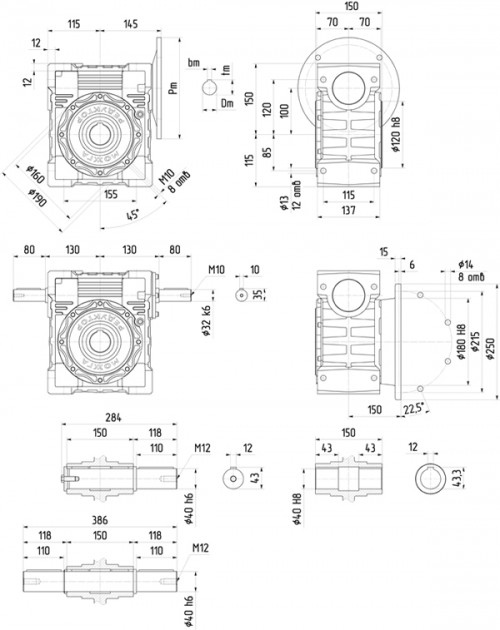

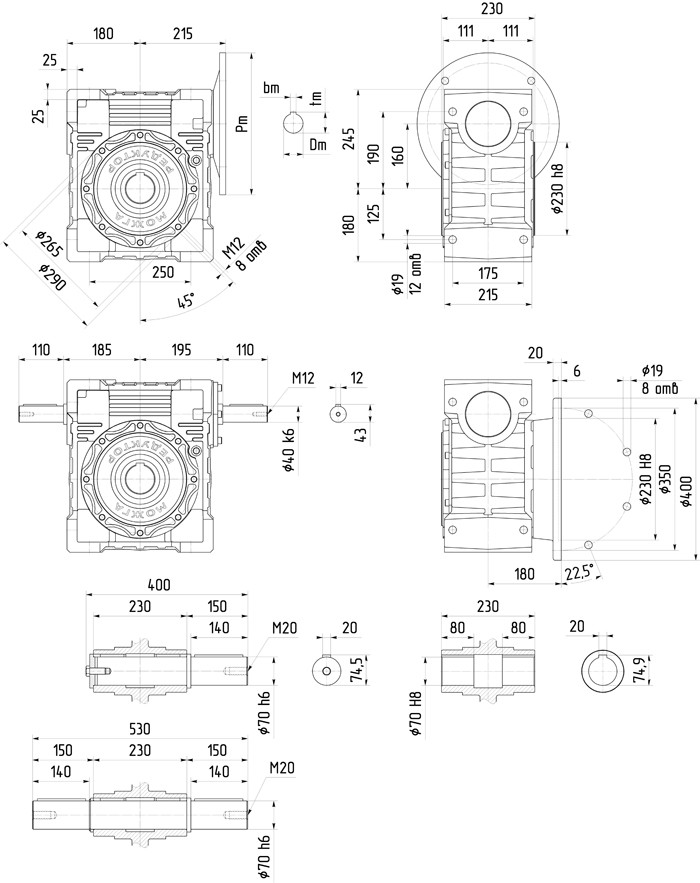

Габаритные и присоединительные размеры редуктора 6Ч-160
