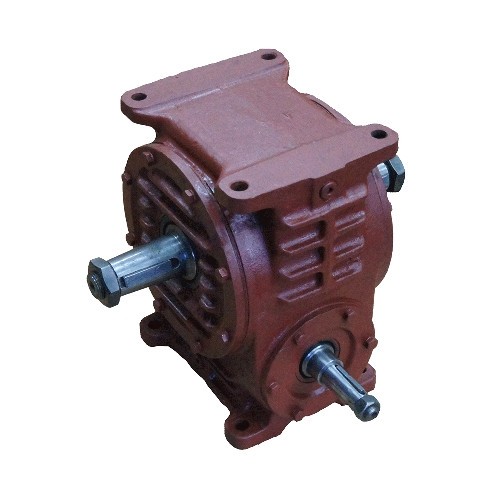

Одноступенчатый редуктор Ч-125

Комплект поставки:

Передаточное число, ном.	8	10	12,5	16	20	25	31,5	40	50	63	80
Значение крутящих моментов Мт, Нм	659	653	626	676	653	616	800	692	640	610	525
Термическая мощность Nt, Квт	13,5	10,5	8,3	7,2	5,6	4,3	4,8	3,3	2,5	1,8	1,4
Масса, кг не более	88,5

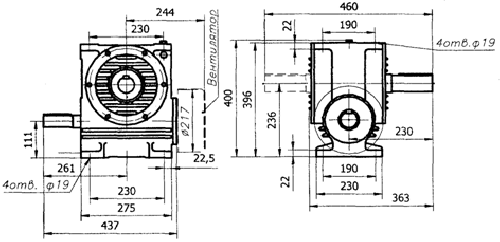

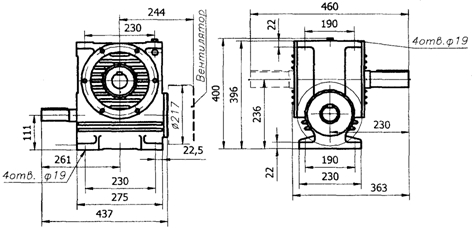

Габаритные и присоединительные размеры редуктора Ч-125

КОНЦЫ ВАЛОВ

Вал канонический

Вал цилиндрический

Вал полый шлицевой

Выходные концы валов	L	l	L1	L2	b	d	d1	t
Вал быстроходный конический	80	58	24	18	6	32	M20x1,5-8	17,05
Вал тихоходный конический	110	82	38	30	14	55	М36×3-8	28,95
Вал быстроходный цилиндрический	80	—	—	—	10	32	—	35,0
Вал тихоходный цилиндрический	110	—	—	—	16	55	—	59

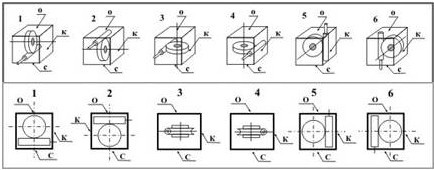

Варианты сборки

Варианты сборки (рассматривать при расположении червячной пары — червяк под колесом)

Вариант крепления редуктора

Вариант расположения червячной пары
