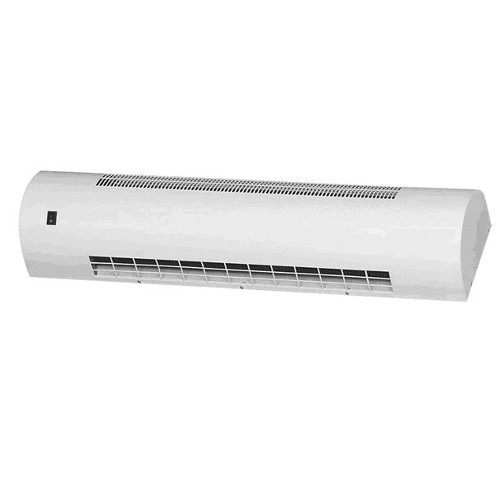

Тепловая завеса серия 400

На сегодняшний день существует две главные разновидности тепловых завес – вертикальные и горизонтальные. Над проемами чаще всего размещаются горизонтальные тепловые завесы, в то время как сбоку от проходных дверей — вертикальные. Также существуют тепловые завесы специального назначения, например, брызгозащищенные, которые используются на автомобильных мойках.



Устройство завес



Завеса имеет корпус, изготовленный из листовой стали с высококачественным полимерным покрытием. Внутри корпуса расположены воздухонагреватель (электрический, водяной или газовый), вентилятор, сопло для выхода струи.

Вентилятор всасывает воздух из помещения, поток воздуха нагревается в воздухонагревателе и выбрасывается через сопло в виде струи в плоскости проема или под углом к ней.

Как правило, воздушная струя, истекающая из завесы, должна иметь размах, равный ширине или высоте проема. Поэтому важнейшим из габаритных размеров завесы является ее длина. Если размер стороны проема, вдоль которой устанавливается завеса, больше длины завесы, то выстраивают в ряд несколько примыкающих друг к другу завес, перекрывающих суммарной длиной сторону проема.



Удельные характеристики на 1 м длины завесы



Удельные параметры	Номер серии завес
	100	200	300	400/600	500	700	800
V/L 3 , м3/ч/м	600-900	1000	1500	2500	4500	7000	до 35000
Q/L 3 , кВт/м	4-8	6-9	6-12	20*	45*	до 80*	до 160*

* мощности указаны при температуре воды 95°С



Маркировка завес



Для удобства маркировки все завесы разнесены по сериям от 100 до 700. Номер серии (кроме 600*) характеризует удельный заградительный эффект завесы, связанный с диаметром рабочего колеса диаметрального вентилятора, частотой вращения, аэродинамической схемой и оцениваемый как аэродинамическая мощность завесы на метр длины рабочего колеса. Чем больше номер серии, тем мощнее завеса и выше удельный заградительный эффект.

Е — завесы с электрическим источником тепла

W — завесы с водяным источником тепла

А — завесы без источника тепла
