| Тип | ВК |
|---|---|
| Передаточное число | 10-50 |
| Крутящий момент, Нм | 800 |
| Aw т | 130 |
| Aw п | 130 |
| Aw б | 90 |
| A | 185 |
| A1 | 0 |
| B | 220 |
| B1 | 185 |
| Н | 298 |
| H1 | 160 |
| L | 558 |
| L1 | 280 |
| L2 | 58 |
| L3 | 0 |
| L4 | 0 |
| L5 | 0 |
| d | 17 |
| h | 25 |

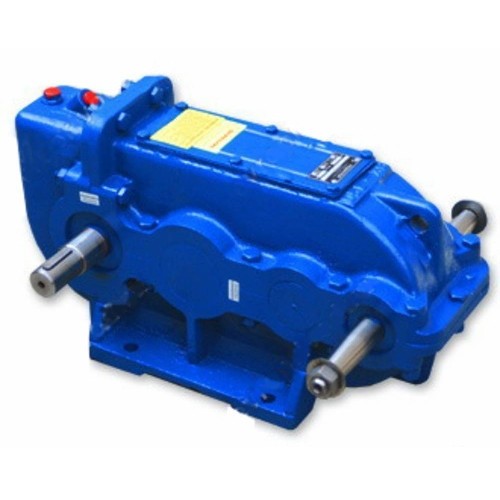

Крановый вертикальный редуктор ВК-350
Редукторы цилиндрические трехступенчатые вертикальные ВК предназначены для использования в подъемно-транспортном оборудовании в качестве привода механизмов передвижения крановых тележек и кранов, а также в качестве привода общего назначения. Редукторы предназначены для эксплуатации в макроклиматических районах с умеренным климатом (климатическое исполнение У) и сухим и влажным тропическим (Т) климатом, категории размещения 2 по ГОСТ 15150.

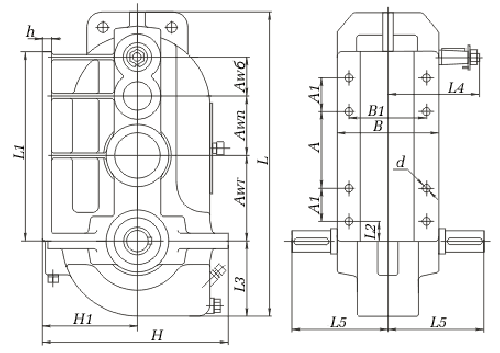

Габаритные и присоединительные размеры
|
Типоразмер редуктора
|
Aw т
|
Aw п
|
Aw б
|
A
|
A1
|
B
|
B1
|
H
|
H1
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
d
|
h
|
|
Редуктор крановый ВК-350
|
130
|
130
|
90
|
185
|
—
|
220
|
185
|
298
|
160
|
558
|
280
|
50
|
—
|
—
|
—
|
17
|
25
|
|
Редуктор крановый ВК-475
|
210
|
160
|
105
|
200
|
80
|
250
|
215
|
458
|
220
|
790
|
482
|
50
|
200
|
243
|
260
|
17
|
25
|
|
Редуктор крановый ВК-550
|
220
|
190
|
140
|
320
|
70
|
280
|
245
|
488
|
235
|
880
|
557
|
50
|
215
|
258
|
280
|
17
|
25
|
|
Типоразмер редуктора
|
Быстроходный вал(конический)
|
Тихоходный вал(цилиндрический)
|
||||||||
|
d
|
d1
|
l
|
l 1
|
b
|
t
|
d2
|
l2
|
b1
|
t1
|
|
|
Редуктор крановый ВК-350
|
30
|
М20*1,5
|
80
|
60
|
10
|
16,5
|
35
|
55
|
10
|
38,5
|
|
Редуктор крановый ВК-475
|
40
|
М24*2,0
|
110
|
82
|
10
|
20,9
|
65
|
110
|
18
|
69
|
|
Редуктор крановый ВК-550
|
40
|
М24*2,0
|
110
|
82
|
10
|
20,9
|
80
|
110
|
22
|
85
|
Технические характеристики
|
Наименование
|
Типоразмер редуктора
|
||
|
ВК-350
|
ВК-475
|
ВК-550
|
|
|
Передаточные числа
|
10;16;31,5;50
|
20;28;50;112
|
18;31,5;71;125
|
|
Номинальный крутящий момент, Н*м
|
800
|
1700
|
2400
|
|
Масса, кг
|
77
|
215
|
279
|
Условия применения:
— вращение валов в обе стороны;
— нагрузка постоянная или переменная по величине, одного направления или реверсивная;
— работа с периодическими остановками (повторно-кратковременный режим);
— частота вращения быстроходного вала не более 1000 об/мин, с ограничением окружной скорости зубчатых передач до 12 м/с;
-атмосфера типа I, II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м2.
