| Тип | Ц2 |
|---|---|
| Передаточное число | 8-50 |
| Крутящий момент, Нм | 12500-6300 |
| Габарит h | |
| Диаметр вх. вала d1 | 27.1 |
| Диаметр вых. вала d1 | 59.75 |
| aw2 | 250 |
| B, B1 | 260 |
| B2 | 210 |
| L3 | 255 |
| L4 | 280 |
| L5 | 145 |
| L6 | 0 |
| L7 | 285 |
| H1 | 160 |
| H2 | — |
| n | 4 |
| dвх | 30 |
| d2вх | 42 |
| lвх | 80 |
| l1вх | 58 |
| l2вх | 29 |
| bвх | 5 |
| tвх | 29.1 |
| d2 | 80 |
| l | 52.5 |
| l1 | 105 |
| l2 | 140 |
| b | 16 |
| t | 63.75 |

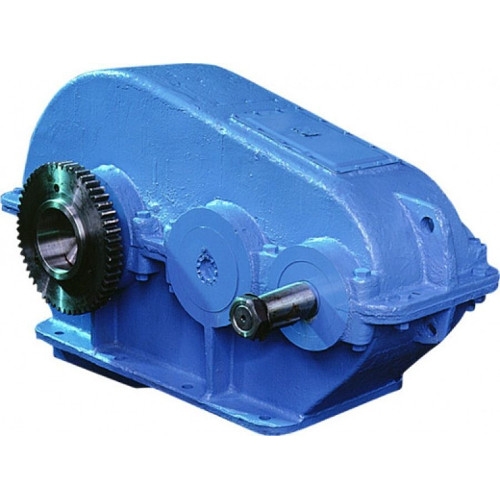

Цилиндрический редуктор Ц2-250
Обозначения редуктора при заказе:
Ц2 – 200 – 20 – 12 – ЦЦ У1
У1 – климатическое исполнение и категория размещения
ЦЦ – вариант исполнения с цилиндрическим концом входного и выходного вала соответственно
12 – вариант сборки
20 – номинальное передаточное число
200 – межосевое расстояние
Ц2 – тип редуктора
| Параметры | Типоразмер 1 Ц2У | |||||||
| Ц2-250 | Ц2-300 | Ц2-350 | Ц2-650 | Ц2-750 | Ц2-1000 | |||
| Номинальные передаточные числа | 8;10;12,5;16;20;25;31,5;40;50 | |||||||
| Непрерывный(Н)ПВ=100% | 6300 | 8000 | 10060 | 20000 | 32000 | 80000 | ||
| Тяжелый (Т) ПВ=40% | 12500 | 14000 | 18000 | 45000 | 63000 | 160000 | ||
| Средний (С) ПВ=25% | 12500 | 17000 | 25000 | 63000 | 100000 | 200000 | ||
| Легкий (Л) ПВ=15% | 12500 | 20000 | 32000 | 63000 | 100000 | 200000 | ||
| КПД, не менее | 0,96 | |||||||
| Масса, кг | 86 | 138 | 210 | 1100 | 1650 | 3700 | ||

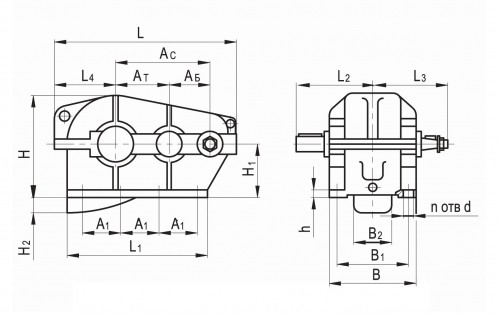

Габаритные и присоединительные размеры редукторов Ц2
| Тип | aw2 | B, B1 | B2 | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H | H1 | H2 | n | d | |
| Ц2-250 | 250 | 260 | 210 | 515 | 220 | 198 | 255 | 280 | 145 | 0 | 285 | 310 | 160 | — | 4 | 22 | |
| Ц2-300 | 300 | 300 | 250 | 620 | 255 | 227 | 280 | 300 | 165 | 0 | 350 | 362 | 190 | — | 4 | 26 | |
| Ц2-350 | 350 | 330 | 280 | 700 | 300 | 255 | 320 | 345 | 180 | 200 | 0 | 409 | 212 | — | 6 | 26 | |
| Ц2-650 | 650 | 560 | 470 | 1270 | 480 | 410 | 510 | 550 | 295 | 260 | 260 | 695 | 315 | 95 | 8 | 39 | |
| Ц2-750 | 750 | 650 | 560 | 1455 | 570 | 480 | 595 | 645 | 340 | 300 | 300 | 783 | 355 | 100 | 8 | 46 | |
| Ц2-1000 | 1000 | 860 | 760 | 1905 | 740 | 645 | 745 | 805 | 445 | 400 | 400 | 1018 | 450 | 155 | 8 | 52 | |
Размеры выходных и входных концов валов
Входные валы
| Тип | d | d1 | d2 | l | l1 | l2 | b | t | |
| Ц2-250 | 30 | 27,1 | 42 | 80 | 58 | 29 | 5 | 29,1 | |
| Ц2-300 | 35 | 32,1 | 42 | 80 | 58 | 29 | 6 | 34,6 | |
| Ц2-350 | 40 | 35,9 | 50 | 110 | 82 | 41 | 10 | 38,9 | |
| Ц2-650 | 70 | 64,75 | 90 | 140 | 105 | 52,5 | 18 | 68,75 | |
| Ц2-750 | 80 | 73,5 | 105 | 170 | 130 | 65 | 20 | 78 | |
| Ц2-1000 | 100 | 91,75 | 125 | 210 | 165 | 82,5 | 25 | 96,75 | |
Выходные валы
| Тип | d | d1 | d2 | l | l1 | l2 | b | t | |
| Ц2-250 | 65 | 59,75 | 80 | 52,5 | 105 | 140 | 16 | 63,75 | |
| Ц2-300 | 75 | 69,75 | 90 | 52,5 | 105 | 140 | 18 | 73,75 | |
| Ц2-350 | 85 | 78,5 | 105 | 65 | 130 | 170 | 20 | 83 | |
| Ц2-650 | 140 | 130 | 180 | 100 | 200 | 250 | 32 | 137 | |
| Ц2-750 | 170 | 158 | 210 | 120 | 240 | 300 | 36 | 166 | |
| Ц2-1000 | 220 | 206 | 270 | 140 | 280 | 350 | 45 | 216 | |
Варианты сборки редукторов Ц2
Назначение.
Редукторы применяются в механизмах грузоподъемных машин, а также могут быть использованы для привода других машин в диапазоне передаточных чисел от 8 до 50 в повторно-кратковременных режимах нагружения.
Условия применения:
— Вращение валов в обе стороны;
— Климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150;
— Неагрессивная среда, умеренная запыленность и влажность;
— Частота вращения входного вала-не более 1500 об/мин.
