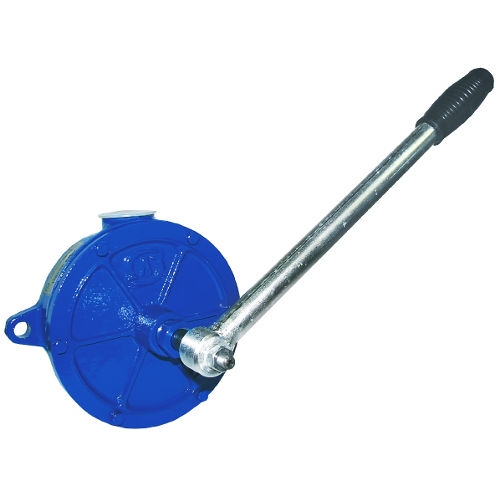

Ручной насос РК-2

Подача (макс.), л, не более	Напор, м	Давление на выходе из насоса, кгс/см² не более	Масса, кг	Длина рукоятки, мм, не более	Допускаемая вакуумметрическая высота всасывания, м
0.4	20	3	7.2	360	7



УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например РК-2 ТУ 3632-015-05747979-2005, где :

РК — ручной крыльчатый
2 — типоразмер насоса

КОНСТРУКЦИЯ

Насос состоит из корпуса и крышки , в опорах которых расположен вал. На валу двумя штифтами закреплена крыльчатка с подвижно закрепленными на ней клапанами.

В нижней части корпуса неподвижно с помощью винта с гайкой установлено седло клапана, на котором также посредством штифтов подвижно закреплены впускные клапаны . Разъем седла клапана с корпусом и крышкой уплотнены герметиком.

Для привода крыльчатки в движение на валу жестко установлена и закреплена рукоятка.

Уплотнение вала осуществляется сальниковой набивкой , которая поджимается втулкой.

На корпусе имеются всасывающий и напорный патрубки.

Герметизация корпуса с крышкой осуществляется резиновым кольцом. Уплотнение крыльчатки с седлом клапана осуществляется кожаной манжетой. К клапанам с помощью винтов также крепится кожаная манжета.

При работе насоса крыльчатка с помощью рукоятки совершает вокруг вала возвратно-поступательные движения.

ПРИМЕНЕНИЕ

— для перекачивания небольших объёмов жидкости (вода, нефтепродукты) в бытовых условиях
— для перекачивания минеральных масел и других нефтепродуктов на предприятиях розничной торговли
— для осушения трюмных вод на малотоннажных судах
— для подачи воды из неглубоких скважин и колодцев
— для подачи воды в систему снабжения питьевой водой животноводческих ферм



ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

— Компактность, простота конструкции, лёгкость установки и мобильность
— отсутствие необходимости электроснабжения позволяют использовать насос не только в личном хозяйстве, но и в различных отраслях промышленности.
