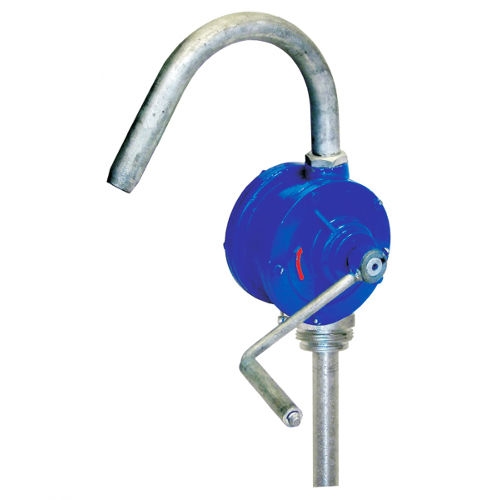

Ручной насос РШ 25-5

Подача (макс.), л, не более	Давление на выходе из насоса, кгс/см² не более	Масса, кг	Высота самовсасывания (номин.), м	Усилие на рукоятке, Н, не более
0.25	0.05	6.2	360	30



УСЛОВНОЕ ОБОЗНАЧЕНИЕ

Например РШ 25-5 86ТНП.00.000, где:

РШ – ручной шиберный
25 – идеальная подача, л/мин.
5 – предельное давление, м.
86ТНП.00.000 – обозначение конструкторского документа.

НАЗНАЧЕНИЕ

Насос ручной шиберный РШ 25-5 предназначен для перекачки жидкостей, обладающих смазывающей способностью, из стандартных бочек и других небольших емкостей.

Кинематическая вязкость жидкостей от 0,02·10-4 до 0,75·10-4 м2/с (от 1,1 до 10°ВУ), температура до 70°С.

Примеры перекачиваемых жидкостей: моторные масла, лаки, эмульсии и т.п.

Насос изготовлен в климатическом исполнении У1 по ГОСТ 15150 и предназначен для работы как в закрытых помещениях, так и вне помещений при температуре окружающего воздуха от плюс 40 до минус 40°С.

В целях расширения потребительских свойств выпускаемой насосной продукции АО «ГМС Ливгидромаш» по требованию заказчиков осуществляет поставки ручных бочковых шиберных насосов РШ 25-5, укомплектованных высокоточным электронным счётчиком/расходомером К24 (опция за дополнительную плату).

Комплектуемый электронный счетчик оснащен энергонезависимой памятью для хранения информации о количестве отпущенной жидкости и последней операции, имеется возможность проведения его калибровки.

КОНСТРУКЦИЯ

Насос состоит из корпуса, эксцентрично расположенного ротора с двумя подвижными пластинами (шиберами), передней и задней крышек, рукоятки, уплотнительных колец и манжеты.

Крышки закрепляются болтами. Пластины ротора поджимаются к корпусу пружиной, установленной на стержень. Для забора и слива жидкости насос комплектуется трубой и гусаком , зафиксированными контргайками. Для крепления насоса к горловине бочки имеется гайка с фиксатором.

При вращении ротора по часовой стрелке пластины, скользящие по корпусу, вытесняют жидкость из полости в гусак. Одновременно происходит всасывание жидкости через трубу.

При вращении ротора против часовой стрелки жидкость перемещается в обратном направлении.

ПРИМЕНЕНИЕ

— Для перекачивания нефтепродуктов из ёмкостей и бочек на промышленных предприятиях;
— Для расфасовки лакокрасочных продуктов на предприятиях розничной торговли;
— Для расфасовки лакокрасочных продуктов в складских хозяйствах промышленных предприятий;
— Для использования в химической промышленности для перекачивания небольших объёмов жидкостей(нефтепродукты, лаки, краски и т.д.).



ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

— Компактность, простота конструкции, лёгкость установки и мобильность;
— Отсутствие необходимости электроснабжения позволяют использовать насос не только в личном хозяйстве, но и в различных отраслях промышленности;
— Возможность комплектации счётчиками (расходомерами) по запросу заказчика.
