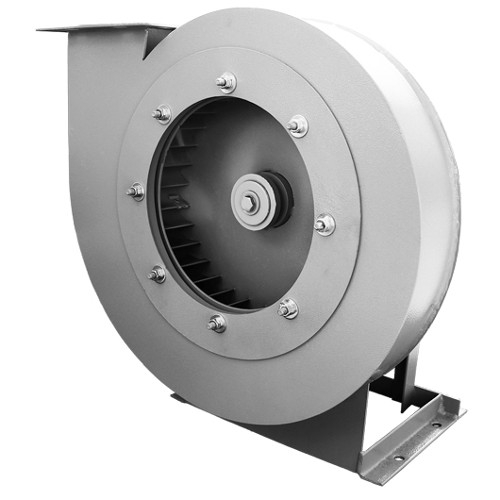

Вентилятор ВР 12-26 №5 (45/3000)

ВР 12-26 общепромышленного назначения разработаны для перемещения воздушных потоков, неагрессивных газовоздушных смесей без липких/волокнистых частиц, с запыленностью до 0.1 г/куб.м. Промышленные вентиляторы марки ВР 12-26 не могут быть использованы в технологических процессах с установками, нагревающими перемещаемые газовоздушные среды выше температуры возгорания содержащихся в них взрывоопасных компонентов.

Предельно допустимая температура перемещаемых воздушных/ газовоздушных потоков для приборов стандартного исполнения составляет +80 градусов, для тепло-, жаростойких – 200 градусов.

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВР 12-26 ПРОМЫШЛЕННЫЕ

Согласно требованиям ГОСТ эксплуатация данного оборудования рекомендована в зонах с умеренным либо тропическим климатом, 2-3-я категории размещения. Монтаж по 1-й категории допустим при условии эффективной защиты от внешних воздействий электродвигателя устанавливаемого прибора. Температура внешней среды: допустимый диапазон +40…-40 град.

Варианты изготовления

Индекс	Назначение и материалы
—	Общепромышленное исполнение, материал — углеродистая сталь
Ж2	Общепромышленное исполнение, теплостойкое (допустимая температура перемещаемой среды – до плюс 200 градусов С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое исполнение, теплостойкое, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, теплостойкое; материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое,  материал – нержавеющая сталь, латунь

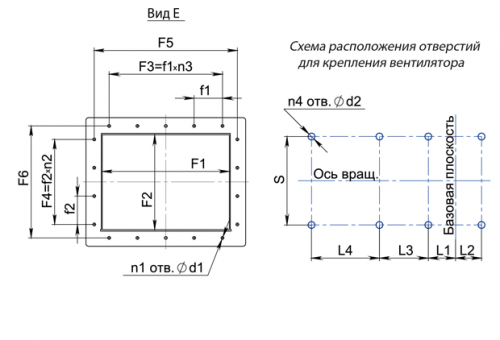

Габаритно-присоединительные размеры ВР 12-26

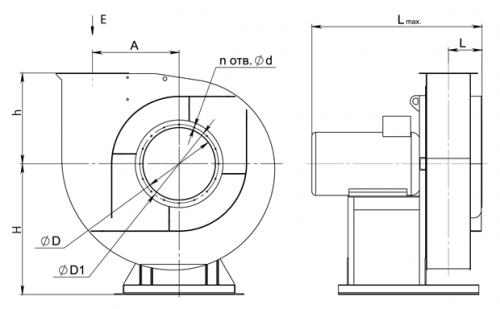

Габаритные и присоединительные размеры вентиляторов ВР 12-26 исп-1

Типоразмер вентилятора	А, мм	D, мм	D1, мм	F1, мм	F2, мм	F3, мм	F4, мм	F5, мм	F6, мм	H, мм	Lmax, мм	L, мм	L1, мм
ВР 12-26 №2,5	150	204	240	100	75	80	80	135	110	250	390	43,5	39
ВР 12-26 №3,15	192	256	300	128	96	80	80	172	140	305	480	51	19
ВР 12-26 №4	240	320	370	160	120	80	80	204	164	380	672	63	116
ВР 12-26 №4,5	271	360	410	180	135	80	100	220	176	420	720	70,5	98,5
ВР 12-26 №5	300	400	460	200	150	100	100	252	202	470	913	78	157
ВР 12-26 №5,5	530	385	415	220	165	270	200	270	200	490	911	85,5	190,5



Типоразмер вентилятора	L3, мм	S, мм	d, мм	d1, мм	d2, мм	f1, мм	f2, мм	h, мм	n отв., шт	n1отв., шт	n2отв., шт	n3отв., шт	n4отв., шт
ВР 12-26 №2,5	195	240	6	9	12	80	80	170	8	8	1	1	4
ВР 12-26 №3,15	300	260	6	10	12	80	80	200	8	8	1	1	4
ВР 12-26 №4	270	400	8	10	14	80	80	260	8	8	1	1	4
ВР 12-26 №4,5	380	440	10	12	14	80	100	264	8	8	1	1	4
ВР 12-26 №5	400	460	10	12	18	100	100	320	8	8	1	1	4
ВР 12-26 №5,5	450	590	8	12	16	90	100	325	8	10	2	3	4

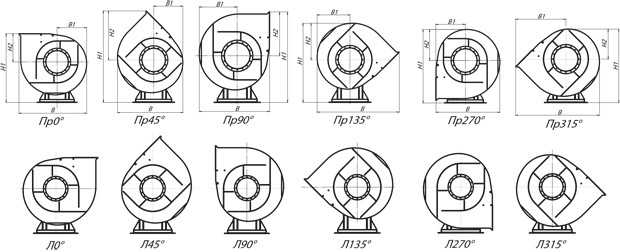

Размеры, зависящие от положения корпуса вентиляторов ВР 12-26 исп-1

Типоразмер вентилятора	ПР0°/ЛЕВ0°				ПР45°/ЛЕВ45°				ПР90°/ЛЕВ90°
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
ВР 12-26 №2,5	402	172	420	170	359	165	533	283	357	187	480	230
ВР 12-26 №3,15	500	208	505	200	440	195	653	348	433	233	597	292
ВР 12-26 №4	627	272	640	260	569	260	815	435	557	297	735	355
ВР 12-26 №4,5	695	295	684	264	625	278	889	469	593	329	820	400
ВР 12-26 №5	787	335	790	320	704	318	1016	546	689	369	922	452
ВР 12-26 №5,5	858	375	815	325	784	358	1061	571	733	408	972	482



Типоразмер вентилятора	ПР135°/ЛЕВ135°				ПР270°/ЛЕВ270°				ПР315°/ЛЕВ315°
	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
ВР 12-26 №2,5	462	180	444	194	357	170	422	172	462	283	415	165
ВР 12-26 №3,15	568	220	550	245	432	200	512	208	568	348	500	195
ВР 12-26 №4	720	285	690	310	557	260	652	272	720	435	640	260
ВР 12-26 №4,5	781	312	766	346	593	264	715	295	781	469	698	278
ВР 12-26 №5	898	352	855	385	689	320	805	335	898	546	789	319
ВР 12-26 №5,5	962	391	915	425	750	341	865	375	963	571	848	358



Акустические характеристики ВР 12-26



ВР 12-26	n, об/мин	Значение Lpi, дБ в октавных полосах f, Гц								LpA, дБА
		63	125	250	500	1000	2000	4000	8000
№ 2,5	3000	93	92	91	93	90	87	83	81	95
№ 3,15	3000	96	95	97	99	99	98	88	80	103
№ 4	3000	97	98	99	104	105	101	98	93	114
№ 4,5	3000	101	103	105	107	112	109	106	104	116
№ 5	3000	106	108	112	114	116	115	110	107	119
№ 5,5	3000	109	110	114	117	119	116	108	105	124



 Аэродинамические характеристики ВР 12-26 — скачать (.pdf)
